Pilotanlage PEx
Kompakte Versuchsanlage mit 50 oder 100 l Volumen
Pilotanlage PEx

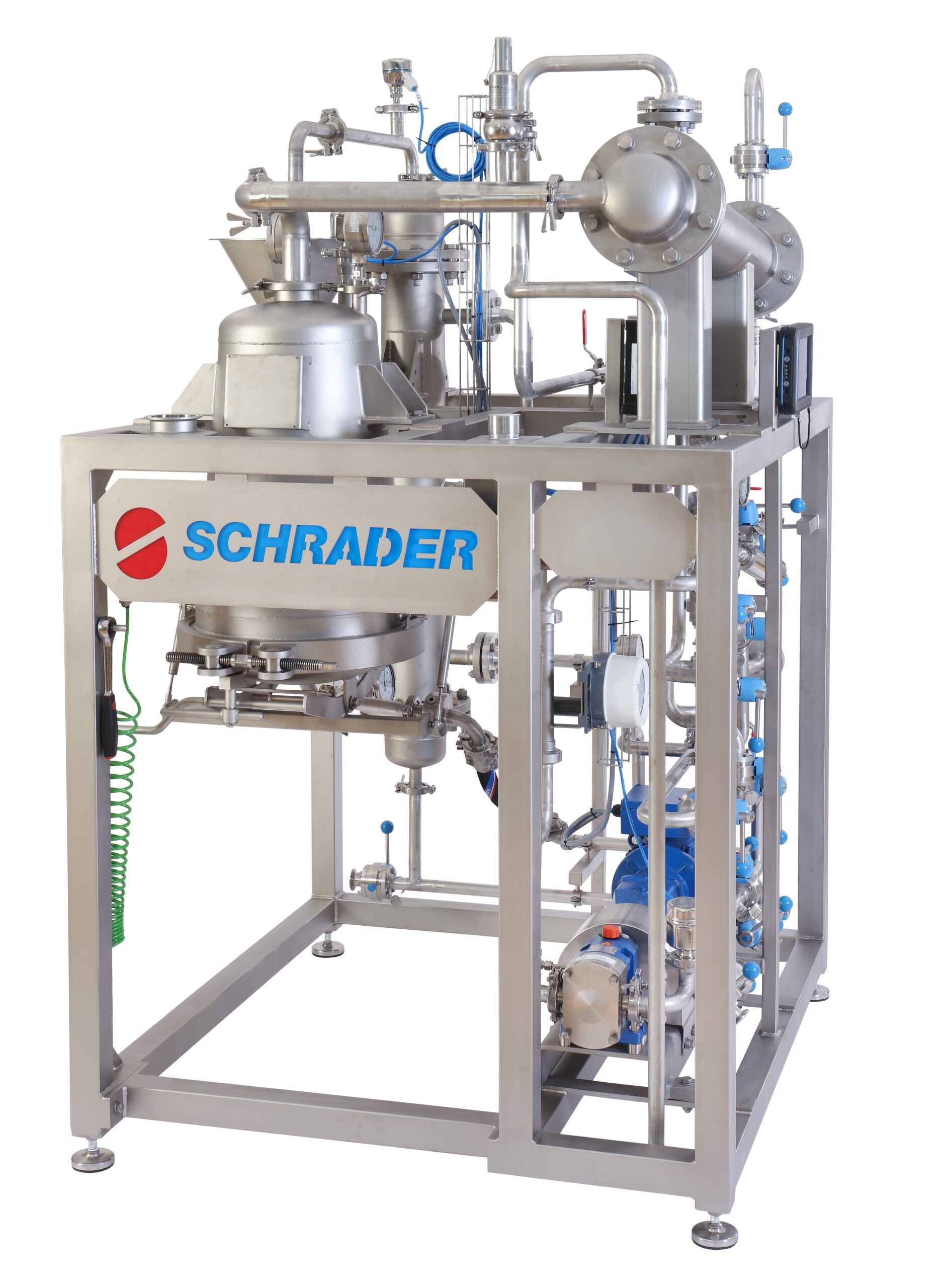

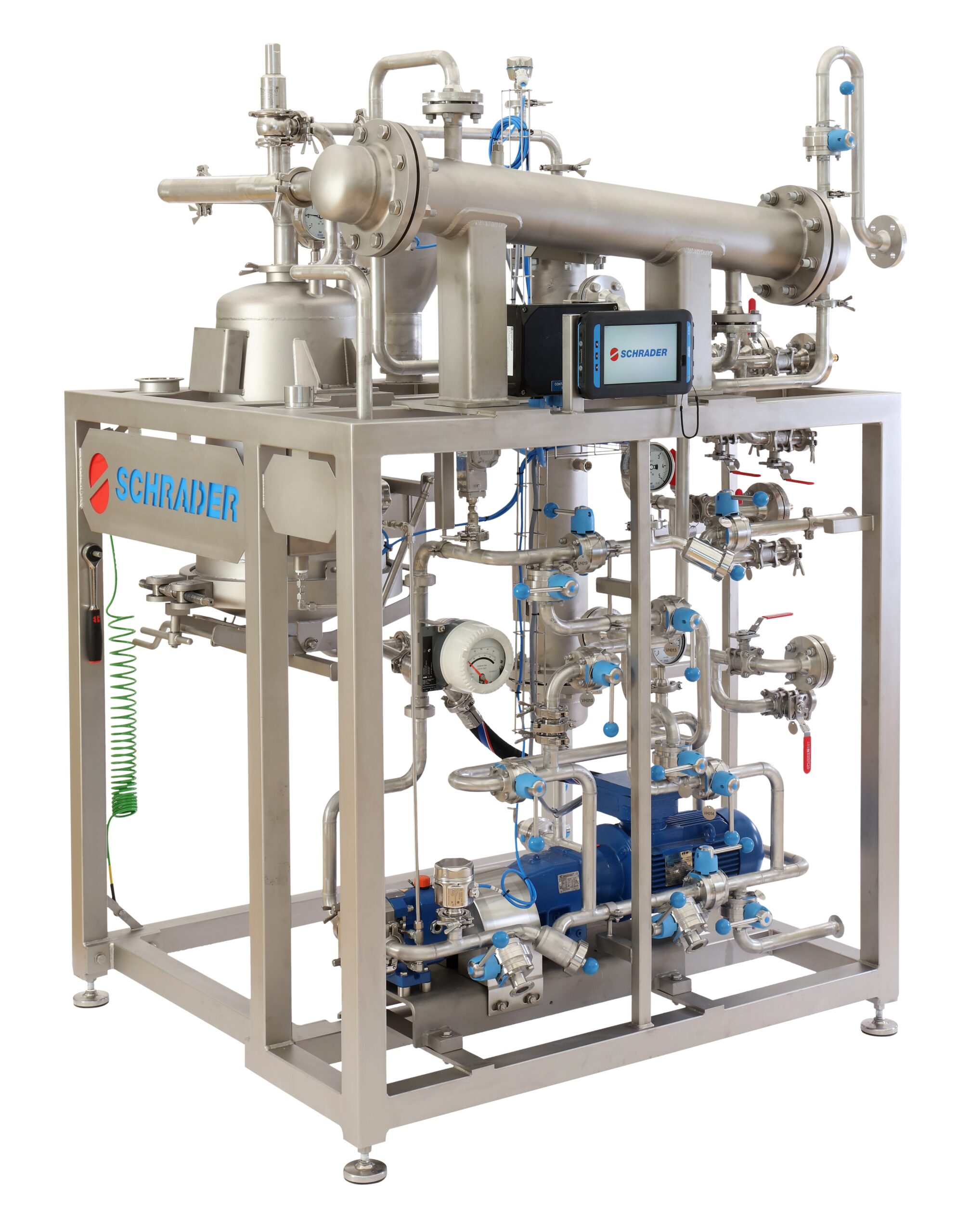

Die SVT Pilot Extraction ist als kompakte Versuchsanlage im Pilotmaßstab sowohl für die Forschung und Entwicklung von neuen Prozessen als auch zur Herstellung von kleineren Chargen konzipiert. Die PEx wird auf ein Edelstahl-Rahmengestell montiert, intern verdrahtet, verrohrt und vor der Auslieferung getestet. Vor Ort muss sie lediglich an die Medienversorgung und über einen CEE Stecker an das Stromnetz angeschlossen werden.
Mit der SVT PEx können folgende Prozesse abgebildet werden:
- Destillation
- Mazeration
- Extraktion
- Lösungsmittelrückgewinnung
Die Ventile werden manuell bedient, wobei der Benutzer über ein Menü durch die einzelnen Prozessschritte geführt wird. Die Visualisierung erfolgt über ein ATEX Tablett oder auf Wunsch, über ein HMI Panel.
Explosionsgeschützt
Die SVT PEx entspricht der ATEX Richtlinie 2014/34/EU, wodurch auch brennbare Flüssigkeiten (Klasse IIB T3) als Lösungsmittel verwendet werden können.
Für den amerikanischen Markt kann die Ausführung der SVT PEx im UL-Standard erfolgen.
Technische Spezifikationen:
- Volumen Extrakteur: 50 Liter oder 100 Liter
- Betriebsdruck: -1 bis 3 bar
- Betriebstemperatur: 10 bis 130 °C
- Material (produktberührt): 1.4404 oder gleichwertig, Oberfläche Ra <= 0,8 µm
- Lösungsmittel: nur polare Lösungsmittel, Dichtung EPDM. Wir prüfen gerne, ob Ihr Lösungsmittel verwendbar ist.
- Schaltschrank: nicht für den Ex-Bereich geeignet, Verbindung zur Anlage erfolgt über ein im Lieferumfang enthaltenes Kabel (10 m) inkl. Steckverbinder
- Messgeräte: Temperatur, Druck, Durchfluss
Vorhandene Anschlüsse:
- Feststoff-Zufuhr (Handloch)
- Lösungsmittel-Zulauf
- Produkt-Auslass
- Kühlwasser-Vor- und Rücklauf
- Heißwasser-Vor- und Rücklauf
- Abluft-Auslass
- Dämpfen-Zulauf
Vorteile der SVT PEx
- Kompakte Bauform
- Umkehrbare Zirkulation des Lösungsmittels
- Warme und kalte Extraktion
- Einfache Bedienung
- Dämpfen des Rohmaterials
- Variable Durchflussmenge
- FDA-konforme Materialien
- Geeignet für explosionsgefährdete Bereiche (Zone 1/2G)
- Leichte Reinigung (IP65 geschützt)
- Rückstandslose Extrakte durch Filtration
Kompakte
Bauform
Umkehrbare Zirkulation
des Lösungsmittels
Warme und kalte
Extraktion
Einfache
Bedienung
Dämpfen
des Rohmaterials
Variable
Durchflussmenge
FDA-konforme
Materialien
Geeignet für explosionsgefährdete Bereiche (Zone 1/2G)
Leichte Reinigung
(IP65 geschützt)
Rückstandslose Extrakte
durch Filtration
