Pilotanlage PEx Unit
Mobile Extraktionsanlage mit
50 oder 100 l Volumen

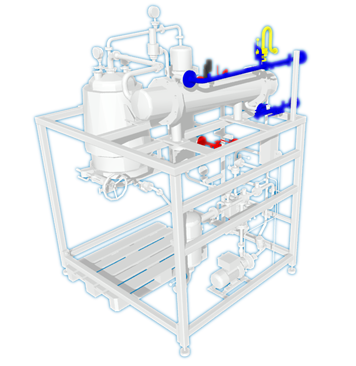

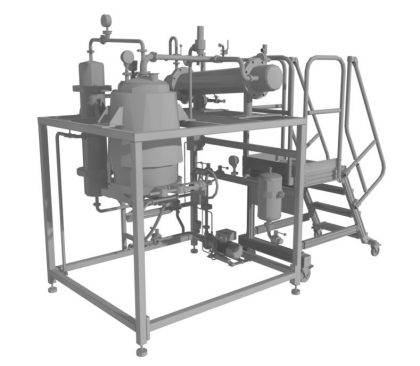

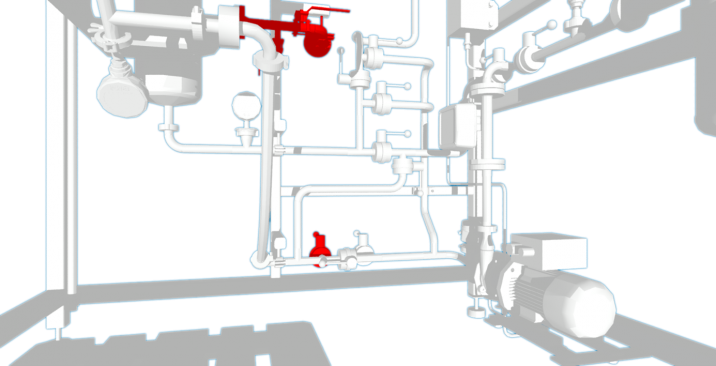

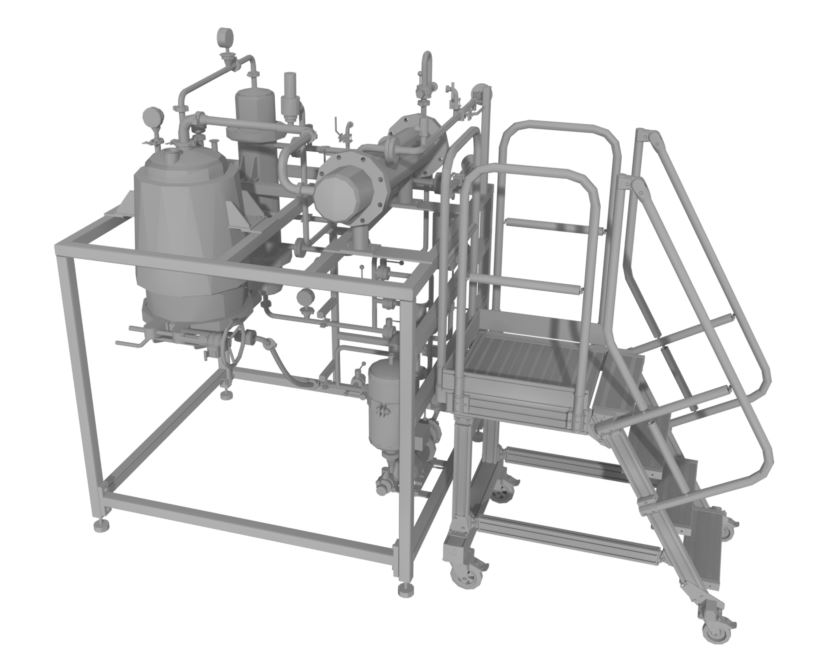

Die SCHRADER Pilotanlage PEx Unit ist eine kompakte Extraktionsanlage, die als Bindeglied zwischen Laborversuch und Großproduktion konzipiert wurde. Unabhängig vom Volumen des Extrakteurs/Perkolators ist die Pilotanlage in einem stabilen Stahlgestell mit den Abmessungen (BxTxH: ca. 1760 x 1560 x 2335 mm) verbaut, so dass jegliches Transportieren problemlos möglich ist.
Sie besteht aus einem Extrakteur/Perkolator mit 50 oder 100 l Volumen, einem Wärmetauscher, einem Kondensator, einer Pumpe und einem Filter. Die Befüllung des Extrakteurs/Perkolators mit Feststoff sowie die Bedienung aller Ventile erfolgt manuell.


Explosionsgeschützt
Um die Verwendung verschiedenster Lösungsmittel zu gewährleisten, ist die Anlage für den Ex-Bereich, Behälter Zone 0, Rohrleitungen Zone 1 bzw. außen Zone 2 (ATEX II 1G/2G bzw. außen ATEX II 3G) ausgelegt.
Für den amerikanischen Markt erfolgt die Ausführung der SCHRADER Pilotanlage PEx Unit im UL-Standard, grundsätzlich ist jede Anlage durch ein Temperiergerät und eine Leiter erweiterbar. Aufgrund der Standardisierung kann SCHRADER seine PEx Unit auch zur Miete oder zum Mietkauf anbieten.
Technische Spezifikationen:
- Volumen Extrakteur: 50 Liter oder 100 Liter
- Betriebsdruck: -1 bis 3 bar
- Betriebstemperatur: 10 bis 130 °C
- Material (produktberührt): 1.4404 oder gleichwertig, Oberfläche Ra <= 0,8 µm
- Lösungsmittel: nur polare Lösungsmittel, Dichtung EPDM. Wir prüfen gerne, ob Ihr Lösungsmittel verwendbar ist.
- Schaltschrank: nicht für den Ex-Bereich geeignet, Verbindung zur Anlage erfolgt über ein im Lieferumfang enthaltenes Kabel (10 m) inkl. Steckverbinder
- Messgeräte: Temperatur, Druck, Durchfluss
Vorhandene Anschlüsse:
- Feststoff-Zufuhr (Handloch)
- Lösungsmittel-Zulauf
- Produkt-Auslass
- Kühlwasser-Vor- und Rücklauf
- Heißwasser-Vor- und Rücklauf
- Abluft-Auslass
- Dämpfen-Zulauf
Vorteile der SCHRADER Pilotanlage PEx Unit:
- Kompakte Bauform
- Umkehrbare Zirkulation des Lösungsmittels
- Warme und kalte Extraktion
- Einfache Bedienung
- Dämpfen des Rohmaterials
- Variable Durchflussmenge
- FDA-konforme Materialien
- Geeignet für explosionsgefährdete Bereiche (Zone 1/2G)
- Leichte Reinigung (IP65 geschützt)
- Rückstandslose Extrakte durch Filtration
Kompakte
Bauform
Umkehrbare Zirkulation
des Lösungsmittels
Warme und kalte
Extraktion
Einfache
Bedienung
Dämpfen
des Rohmaterials
Variable
Durchflussmenge
FDA-konforme
Materialien
Geeignet für explosionsgefährdete Bereiche (Zone 1/2G)
Leichte Reinigung
(IP65 geschützt)
Rückstandslose Extrakte
durch Filtration
